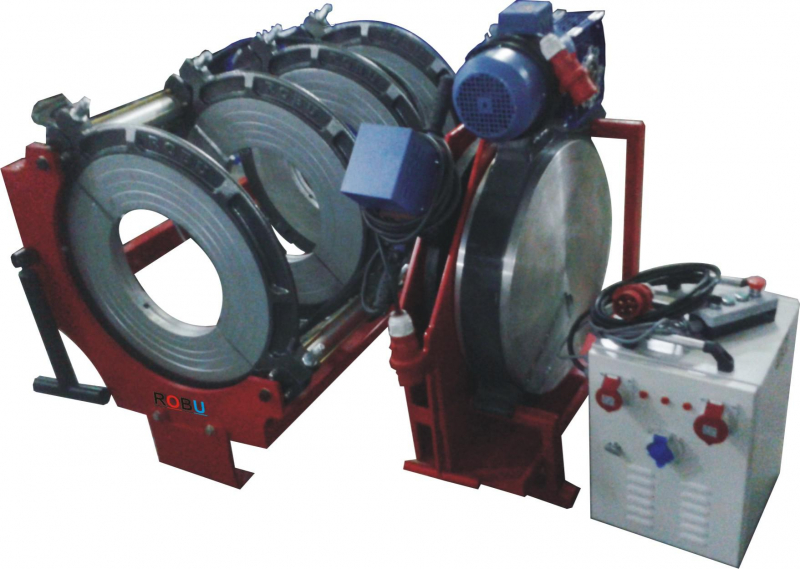

Аппарат для сварки труб встык W 630

Компактная, транспортабельная машина применяется в полевых условиях, на строительной площадке, в цеху и в стесненных условиях для стыковой сварки полиэтиленовых труб и соединительных деталей. Диапазон свариваемых труб d 315 – 630 мм ≤ PN20.

• Позиционер. Усиленная конструкция, надежная фиксация труб и соединительных деталей. Литые зажимные вкладыши, с регулировкой силы фиксации, не проскальзывают. Состоит из 2-ух подвижных зажимов, которые приводятся в движение двумя гидроцилиндрами расположенных на направляющих и двух неподвижных зажимов. Для подключения к гидроагрегату на основном корпусе находятся две быстроразъемные муфты. Оснащен: колеса для удобства передвижения позиционера, двумя герметичными быстроразъемными муфтами для быстрого подключения к гидроагрегату с блоком управления.
• Гидроагрегат с блоком управления.Предназначен для осуществления процесса давления сварки и охлаждения, сводит и разводит зажимы. Защищен от загрязнений. Оснащен: электрический щит для подключения нагревательного элемента и торцевателя с электроприводом, манометр с глицерином, защитный выключатель, пульт управления. Обеспечивает постоянное давление до 140 бар даже при выключенном гидравлическом насосе.(380 В + 50 Гц; 0,75 кВт.; Диапазон давления от 0 до 140 бар; Вес 50 кг.)

• Торцеватель с электроприводом. Закрытый корпус, высоконадежная посадка торцующих дисков, обеспечивающая плоскость торцовки труб, удаление стружки наружу. Оснащен фиксатором рабочего положения. (380 В + 50Гц; 1,5 кВт.)
• Нагревательный элемент. С электронной регулировкой и поддержанием заданной температуры. Равномерное распределение температуры на всей поверхности нагревательного элемента. Специальное антипригарное покрытие против прилипания. Температура регулируется 20-300ºС. (380 В + 50 Гц; 7,5 кВт. )
• Гидравлические шланги. Гибкие гидравлические шланги оснащены герметичными быстроразъемными муфтами с обоих концов для подключения к позиционеру и к гидроагрегату с блоком управления.(2 шт.; 3 метра)
• Съемные вкладыши. Алюминиевые вкладыши, каждый комплект состоит из 8 полуколец. d 315, 355, 400, 450, 500, 560 мм.
• Фланцевый адаптер. Для сварки коротких втулок под фланец. Диапазон крепления втулок 315-630 мм.
• Контейнер. Для хранения и транспортировки нагревательного элемента и торцевателя. Служит для нагревательного элемента теплоизолятором.
• Комплект инструментов. Гаечный ключ для удобства фиксации зажимов позиционера, шестигранник для фиксации болтов на съемных вкладышах, болты для крепления съемных вкладышей к основному зажиму. На каждый диаметр съемных вкладышей используются разные длины болтов, что обеспечивает безопасность при эксплуатации сварочной машины. Хранится и транспортируется в переносном ящике для инструментов.
