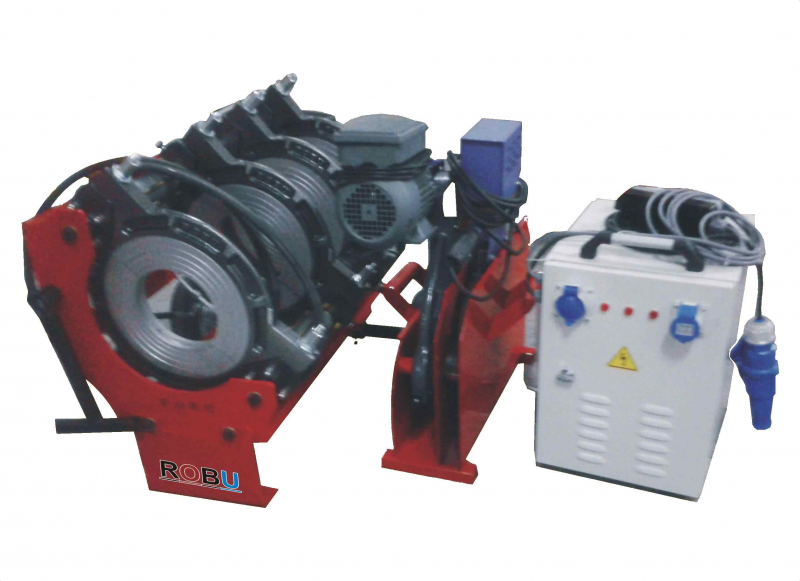

Аппарат для сварки труб встык W 315

Компактная, транспортабельная машина применяется в полевых условиях, на строительной площадке, в цеху и в стесненных условиях для стыковой сварки полиэтиленовых труб и соединительных деталей. Диапазон свариваемых труб d 90 – 315 мм ≤ PN20.

• Позиционер. Усиленная конструкция, надежная фиксация труб и соединительных деталей. Литые зажимные вкладыши, с регулировкой силы фиксации, не проскальзывают. Состоит из 2-ух подвижных зажимов, которые приводятся в движение двумя гидроцилиндрами расположенных на направляющих и двух неподвижных зажимов. Для подключения к гидроагрегату на основном корпусе находятся две герметичные быстроразъемные муфты. Оснащен: колеса для удобства передвижения позиционера.
• Гидроагрегат с блоком управления.Предназначен для осуществления процесса давления сварки и охлаждения, сводит и разводит зажимы. Защищен от загрязнений. Оснащен: электрический щит для подключения нагревательного элемента и торцевателя с электроприводом, манометр с глицерином, защитный выключатель, пульт управления. Обеспечивает постоянное давление до 140 бар даже при выключенном гидравлическом насосе. (220 В + 50 Гц; 0,55 кВт.; Диапазон давления от 0 до 140 бар; Вес 46,3 кг.)

• Торцеватель с электроприводом. Закрытый корпус, высоконадежная посадка торцующих дисков, обеспечивающая плоскость торцовки труб, удаление стружки наружу. Оснащен фиксатором рабочего положения. (220 В + 50Гц; 0,75 кВт.)
• Нагревательный элемент. С электронной регулировкой и поддержанием заданной температуры. Равномерное распределение температуры на всей поверхности нагревательного элемента. Специальное антипригарное покрытие против прилипания. Температура регулируется 20-300ºС. (220 В + 50 Гц; 3,5 кВт. )
• Гидравлические шланги. Гибкие гидравлические шланги оснащены герметичными быстроразъемными муфтами с обоих концов для подключения к позиционеру и к гидроагрегату с блоком управления.(2 шт.; Вес 2,3 кг.; 3 метра)
• Съемные вкладыши. Алюминиевые вкладыши, каждый комплект состоит из 8 полуколец. d 90, 110, 125, 140, 160, 180, 200, 225, 250, 280 мм.
• Фланцевый адаптер. Для сварки коротких втулок под фланец. Диапазон крепления втулок 90-315 мм.(поставляется по заказу)
• Контейнер. Для хранения и транспортировки нагревательного элемента и торцевателя. Служит для нагревательного элемента теплоизолятором.
• Комплект инструментов. Гаечный ключ для удобства фиксации зажимов позиционера, шестигранник для фиксации болтов на съемных вкладышах, болты для крепления съемных вкладышей к основному зажиму. На каждый диаметр съемных вкладышей используются разные длины болтов, что обеспечивает безопасность при эксплуатации сварочной машины. Хранится и транспортируется в переносном ящике для инструментов.
