Комплект резак-горелка инжекторный, горючий газ — пропан(Р3П), ацетилен (Р2А). Предназначен для ручной газо-кислородной резки, сварки, пайки и нагрева углеродистых и низколегированнных сталей.

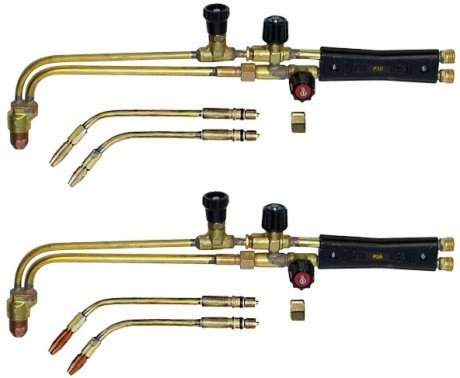

В комплект входят резак Р3П (Р2А), наконечники горелки №2 и №3 пропановые (ацетиленовые) и заглушка.
Комплект резак-горелка инжекторный, горючий газ — пропан (КРГП), ацетилен (КРГА)
Предназначен для ручной газо-кислородной резки, сварки, пайки и нагрева углеродистых и низколегированнных сталей.
От ствола стандартного резака Р3П отсоединяется наконечник резка и, на его место, устанавливается наконечник горелки.
Стандартная коиплектация соответствует комплектациям резака Р3П и горелки Г3У.
Характеристики:
Для резака (Р3П)
| Номер сменного мундштука | Толщина разрезаемой стали, мм | Давление на входе в резак, МПа, не более | Расход, м3/ч, не более |
| Кислорода | Ацетилена | Пропан-бутана | Режущего кислорода | Кислорода в подогрев. пламени | Ацетилена | Пропан-бутана |
| Ацетилена | Пропан-бутана |
| 1 | 01.05.25 | 0,4 | 0,01-0,1 | 0,02-0,15 | 3,2 | 0,7 | 1,5 | 0,5 | 0,6 |
| 2 | До 50 | 0,6 | 6,8 | 0,85 | 1,8 | 0,65 | 0,7 |
| 3 | До 100 | 1 | 14 | 0,95 | 2,3 | 0,75 | 0,95 |
Примечание: Толщина резки до 200 мм — качественно, разделка — до 300 мм.
Для горелки (Г3У)
| Номер наконечника | 1П | 2П | 3П | 4П | 5П |
| Толщина свариваемой стали, мм | 0,2-0,5 | 0,3-1,0 | 1,0-2,0 | 2,0-4,0 | 4,0-7,0 |
| Давление газов на входе в горелку, МПа |
| Кислород | 0,1-0,4 | 0,15-0,40 | 0,20 - 0,4 |
| Пропан-бутан | 0,1-0,5 |
| Расход газов, литров / час |
| Кислород | 50-190 | 90-350 | 300-800 | 700-1400 | 1100-2200 |
| Пропан-бутан | 15-50 | 25-100 | 90-230 | 200-400 | 315-630 |
| Длина ядра пламени, не менее, мм | 6 | 7 | 8 | 10 | 12 |
| Вес горелки, с наконечником 2П, кг | 0,55 |
| Габаритные размеры, с наконечником 2П, мм | 390х105х60 |
