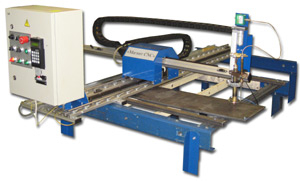

Машина газовой резки Магнит CNC
- Технические характеристики
- Описание
- Комплектация
Толщина резки, мм
8-150 | 1-70
Технология резки
газовая | плазменная
Количество резаков
1 (плазменный или газовый)
Вертикальный ход резака, мм
80
Дискретность задания перемещения, мм
0.1
Скорость перемещения резака, мм/мин
0-3000
Скорость перемещения машины, мм/мин
0-7000
Тип привода по координатам X/Y
шаговый
Переносная машина термической резки с ЧПУ "Магнит CNC" представляет собой лёгкий обрабатывающий комплекс для раскроя листового металлопроката по заданным чертежам с использованием системы ЧПУ. Машина "Магнит CNC" может быть как 2-х координатной, так и 3-х координатной (к перемещению по горизонтальной плоскости добавляется перемещение по вертикали). Машина "Магнит CNC" является логическим развитием копировально-шаблонных машин "Стрела" и "Магнит". Неудобством эксплуатации копировально-шаблонных машин являются ограничения по вырезке сложных профилей, связанные с изготовлением шаблонов. Конструктивно "Магнит CNC" строится на базе машины "Магнит", имеет те же базовые детали, направляющие, технологическую оснастку. Основное назначение машины прямолинейная и фигурная вырезка деталей в ручном или автоматическом режиме по программе, записанной в памяти "ЧПУ-Терминала". Машина может оснащаться любым аппаратом для воздушно-плазменной резки металлов марки ПУРМ, а также оборудованием для газовой резки.
Функции, доступные в режиме "Ручной":
- нарезание полос немерным движением вдоль координаты Х по заранее сделанной разметке, с возможностью регулировки скорости в процессе резания.
- аналогично по координате Y
- вырезание профилей типа квадрат, прямоугольник
- по предварительно сделанной разметке.
- нарезание полос под углом к кромке листа, используя возможность переустановки машины относительно листа (см.рисунок ниже).
- для удобства использования функций ручного режима машина может быть оснащена лазерным указателем.
Функции доступные в режиме "Автомат":
- Вызов программы по ее номеру
- Пуск программы
- Фигурная резка по УП, записанной в памяти ЧПУ-Терминала
ЧПУ-Терминал
Аппаратная часть комплекса (модуль ЧПУ) предназначена для непосредственного управления приводами станка и представляет собой миниатюрное, мобильное (переносное) микропроцессорное устройство с энергонезависимой памятью.
Программная часть комплекса функционирует на ПЭВМ и предназначена для ввода, редактирования и загрузки управляющих программ (УП) в модуль ЧПУ и поддержки его файловой системы.
Технические характеристики модуля ЧПУ
| Характеристика | Значение |
|---|
| Объем энергонезависимой памяти, не менее | 4 Мб |
| Количество хранимых файлов УП | до 99 |
| Жидкокристаллический индикатор на 32 символа | 2 строки по 16 символов в каждой |
| Пленочная клавиатура на 16 клавиш | 10 цифровых и 6 функциональных |
| Последовательный порт для подключения к СОМ-порту ПЭВМ | есть |
| Параллельный порт для подключения к блокам управления приводами | есть |
| Количество одновременно управляемых координат | 2 |
| Управление поджигом дуги | включение, отключение |
| Количество свободных дискретных выходов | 2 |
| Количество свободных дискретных входов | 2 |
| Питание | стабилизированные 5 вольт |
Технические характеристики программного комплекса.
- Программный комплекс функционирует на ПЭВМ под Windows 98/МЕ/NT/2000/ХР.
- Управляющие программы, предназначенные для загрузки в модуль ЧПУ, содержатся в текстовых файлах в коде ISO со следующими дополнениями и ограничениями: - Программирование окружности допускается в пределах одного квадранта.
- Перемещения по координатам Х и Y задаются целыми числами со знаком с дискретой (0,1 мм.).
- Перемещения задаются в приращениях.
Комплект поставки переносной машины с ЧПУ Магнит-CNC:
- узел продольного перемещения (по координате Х) - 1 шт.;
- каретка продольного перемещения - 1 шт.;
- траверса поперечного перемещения (по координате Y) - 1 шт.;
- суппорт резака - 1 шт.;
- газокислородный резак - 1 шт.;
- комплект автогенного оборудования к газокислородному резаку - 1 шт.;
- комплект соединительных кабелей - 1 шт.;
- шкаф управления машины с ЧПУ-Терминалом - 1 шт.;
- сопроводительная эксплуатационная документация - 1 к-т.
