Пределы регулир. свар. тока, А
200-1000*
Диаметр свар. проволоки, мм
2,0-5,0
Напряжение питания, В
380
Напряжение питания электродвигателя, В
55*
Потребляемая мощность, кВт
32
Скорость подачи проволоки, м/ч
26-360
Скорость сварки, м/ч
0-171
Напр. холостого хода, В
55
Пределы регулирования времени растяжки дуги, с
0 -1,0
Ёмкость кассеты для проволоки, кг
20
Ёмкость бункера для флюса, дм3
10
Угол поворота свар. головки относит. вертик. оси, °
+ 45;-30
Угол поворота свар. головки относит. гориз. оси, °
± 90
Ход вертикального суппорта, мм
100
Межосевое колесное расстояние, мм
260
Габаритные размеры, мм
720x500х650
* Значения технических величин приведены при комплектовании автомата выпрямителем ВДУ-1250.

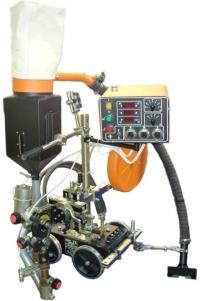

Автомат для дуговой сварки плавящимся электродом АДФ-1000 исполнение 02, с блоком управления БУ-20, с естественным охлаждением токопроводящей части сварочной головки и сопла, с плавным регулированием скорости подачи электродной проволоки, с плавным регулированием скорости сварки, предназначен для автоматической однослойной и многослойной сварки под флюсом на постоянном токе прямолинейных стыковых и угловых швов, швов в «тавр» и стыковых швов с разделкой и без разделки кромок. Сварка осуществляется стальной электродной проволокой.
Работает в комплекте с выпрямителями ВДУ-1000, ВДУ-1250.
АДФ-1000 представляет собой самоходное устройство, в котором подача сварочной проволоки, перемещение, и защита дуги происходит автоматически по определенной программе. По функциональным возможностям является аналогом сварочного трактора типа А2(ESAB, Швеция). Автомат производит сварку соединений встык с разделкой и без разделки кромок, угловых швов наклонным электродом, швов в «тавр», а так же нахлесточных швов. Швы могут быть прямолинейными и кольцевыми. В процессе работы автомат передвигается по изделию или по уложенной на изделие направляющей линейке.
Преимущества АДФ-1000:
- Микропроцессорный блок управления
- Плавная регулировка скорости подачи электродной проволоки (сварочного тока)
- Плавная регулировка скорости перемещения тележки (скорости сварки)
- Стабилизация скорости сварки и скорости подачи проволоки
- Цифровая индикация величины сварочного тока и напряжения, скорости сварки, времени заварки кратера и времени растяжки дуги
- Возможность установки и запоминания времени заварки кратера и времени растяжки дуги
- Предварительная установка сварочного режима
- Дистанционное включение и плавное регулирование сварочного напряжения источника
- Регулировки положения сварочной головки в различных пространственных положениях (см. таблицу технических характеристик)
- Сменные ведущие ролики и вкладыши в токопроводе
- Возможность сцепления и расцепления колес с приводом с помощью муфты
- Наличие регулируемого копира для сварки тавровых швов и швов с разделкой кромок
- Наличие режимов "Аварийная остановка" и "Быстрая остановка сварки"
- Наличие пульта дистанционного управления
- Наличие лазерного указателя для контроля движения по шву
- По требованию заказчика, возможна дополнительная укомплектовка трактора автоматическим устройством сбора флюса и фонарем освещения рабочего места
