Пределы регулир. свар. тока, А
200-450
Диаметр свар. проволоки, мм
1,6-2,0
Напряжение питания, В
380
Напряжение питания электродвигателя, В
3 х 36
Скорость подачи проволоки, м/ч
52…403
Скорость сварки, м/ч
16…126
Кол-во кассет для проволоки
2
Ёмкость кассеты для проволоки, кг
15
Ёмкость бункера для флюса, дм3
3
Габариты блока управления, мм
370х215х215
Масса блока управления, кг
10
Габаритные размеры, мм
700 х 600 х 650

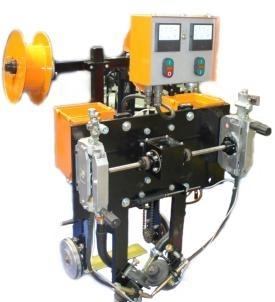

Автомат двухдуговой 2хТС-16 создан на элементной базе трактора ТС-16 и изготавливается в двух модификациях:
- для приварки ребер жесткости к отротропной плите (ребра жесткости могут быть прямыми и трапецеидальной формы);
- для двухсторонней сварки внутри коробчатой балки (минмальные размеры 400х400 мм).
Сварочные автоматы комплектуются блоком управления и двумя источниками питания (сварочными выпрямителями). Изменение скорости подачи проволоки и скорости сварки производится ступенчато при помощи сменных шестерён в редукторных приводах. Автомат может поставляться как с полным комплектом сменных шестерён, так и с шестернями, сопрягаемые пары которых рассчитаны на скорости подачи проволоки и скорости перемещения трактора, необходимые конкретному потребителю.
Схема подключения 2-ТС-16-1
1 - сетевой кабель (является неотъемлемой частью блока БП-16-3), длина 2 метра.
2 и 3 - кабели управления для подключения БП-16-3 к источникам, длина 2 метра.
4 - кабель управления от БП-16-3 к сварочному трактору, длина определяется при заказе.
5 и 6 - кабели прямые "+" КОГ 1х70 между источниками и токоподводами трактора, длина определяется при заказе.
7 и 8 - кабели обратные "-" КГ 1х70 между источниками и изделием, длина определяется при заказе.
Преимущества сварочных автоматов 2хТС-16-1 и 2хТС-16-2 по сравнению с существующими аналогами:
- усилены места соединений вала электродвигателя с входными элементами редуктора заднего моста и редуктора подающего механизма;
- увеличена твёрдость червяков; прошлифованы витки их зубьев для уменьшения потерь, связанных с трением;
- улучшена регулировка зацепления червячных пар;
- усилена выходная часть редуктора подающего механизма;
- в редукторе заднего моста применена торцевая муфта, не допускающая проскальзывания;
По заказу потребителей трактор может быть снабжён комплектом запасных, сменных и монтажных частей, таких как:
- «прямые» и «обратные» силовые провода (кабели) и провода (кабели) управления разной длины;
- подающие, прижимные и правильные ролики;
- токоведущие наконечники;
- различные устройства для размещения электродной проволоки (такие как: кассеты для наружной намотки проволоки, адаптеры для кассет с увеличенным посадочным диаметром, кассетные устройства для мотков проволоки или кассет с увеличенным посадочным диаметром)
